壓裂供水管線連接處出現鼓包的原因分析及解決方案

壓裂供水管線連接處出現鼓包的原因分析及解決方案

    目前在國內大多頁巖氣壓裂遠程供水都使用的是聚氨酯高壓軟體排水管，但是在使用過程中經常會出現以接頭滑脫，接頭處鼓包，接頭附近軟管外壁夾傷這三種現象，尤其是鼓包現象對供水流量有很大的影響，在這里我將這一原因進行分析并提出相應的解決方案。

1. 軟管與接頭連接的原理

    如下圖所示，軟管的剛性接頭插入到軟管內壁，然后使用剛性卡箍對齊接頭的梯形卡槽，卡緊軟管，并通過高強螺栓螺帽禁錮，將卡箍牢牢地卡在軟管外壁。因?yàn)檐浌苁蔷郯滨ゲ牧?，具有一定的彈性，在卡進的過程中，使接頭頭跟軟管之間形成了彈性密封，進而使接頭跟軟管形成一個完全密封的通道。

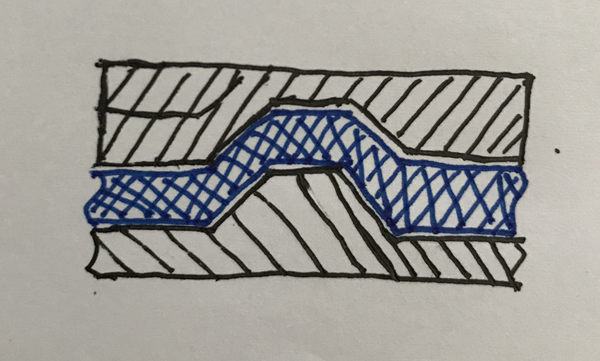

                           軟管與接頭連接的原理圖

1. 出現鼓包的原因

  當軟管的接頭梯形槽沒有處理掉加工過程中出現的毛刺，尖銳棱角時，外面的剛性卡箍在扳手緊固的過程中夾傷軟管的內壁（內膠層），當軟管充滿水之后，夾傷處因受壓彈性膨脹，導致內壁不能完全密封，管體內部的水通過夾傷處穿過滌綸編織層外滲至外膠層，隨著軟管充水時間的增加，接頭附近處會出現起泡、鼓包現象。下圖為鼓包原因分析及夾傷和未夾傷軟管內壁對比圖、

鼓包原因分析

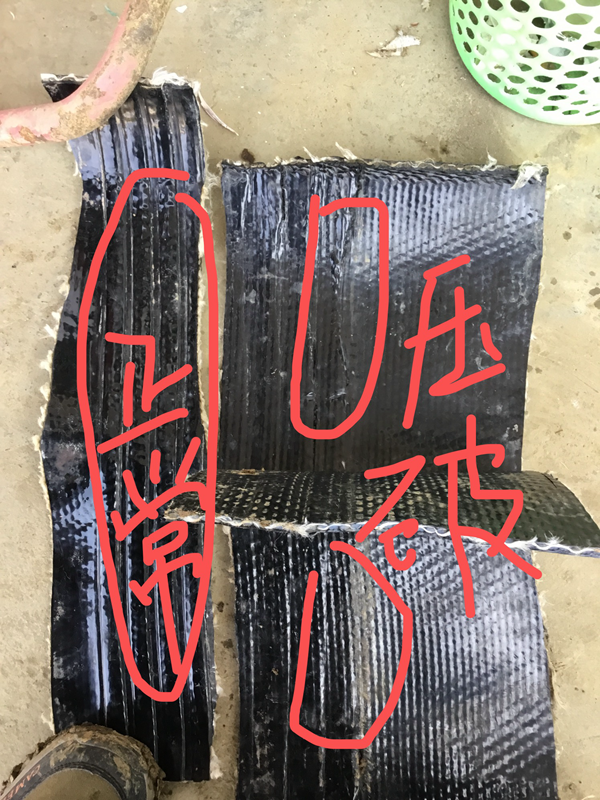

                                     夾傷和未夾傷軟管內壁對比圖

1. 如何有效防止鼓包及解決鼓包問題

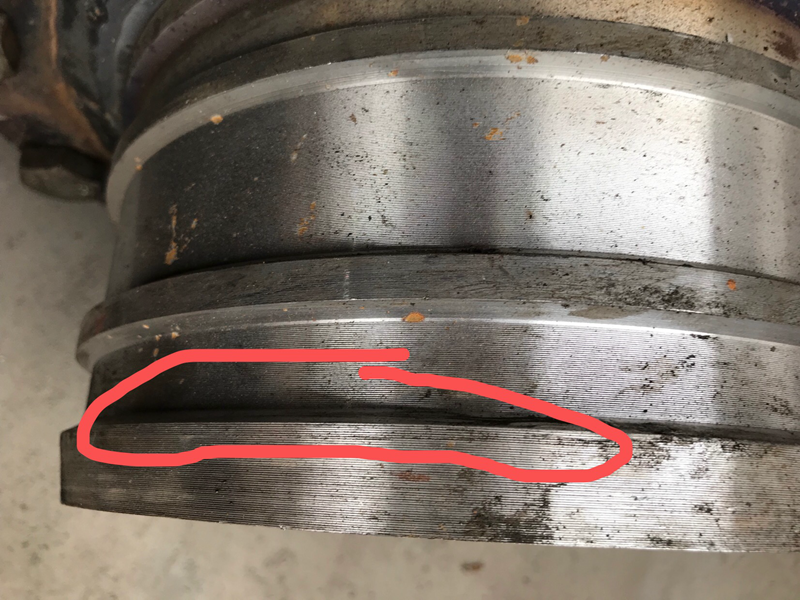

（1）在安裝之前，認真檢查軟管接頭的梯形卡槽有無尖銳棱角（如下圖所示），加工過程中產生的毛刺，梯形操的角度部分有無倒鈍或者導圓角；卡箍上對應的梯形槽是否去掉尖銳棱角、毛刺、焊接處是否清除掉焊點飛濺物。如果存在以上情況，安裝前必須進行打磨，拋光等光滑處理。

（1）安裝過程中，找準卡槽對應卡箍的位置，必須對正，嚴禁出現跑偏，錯對錯位，必要時在安裝之前用卷尺測量一下卡槽與卡槽的對正距離，安裝是可以通過測量來檢查是否錯位，跑偏。

（2）如果出現鼓包，情況較嚴重，壓力泄露嚴重影響供水，應迅速卸掉水壓，拆下接頭，若管線足夠長，直接安裝接頭即可。若軟管不夠長，則需更換一段新的管線，使用2套接頭迅速連接軟管。
